Kugellager

Ich werde oft gefragt, welche Kugellager man nehmen soll, wenn man die von Yamaha, aus Kostengründen, nicht haben will.



Dazu möchte ich sagen, daß qualitativ hochwertige Lager im Fachhandel, immer recht teuer sind, aber man sie auch billiger bekommt, wenn man sucht.



Ich würde immer als erstes SKF Lager empfehlen, weil diese exakt hergestellt werden und eine lange Lebensdauer haben. Als zweites, immer die Originallager vom Hersteller.

Von allen anderen würde ich die Finger lassen, weil meistens der Schaden anschließend größer ist, als er sein muß.

Nun, dazu muß man sagen, daß die Kugellager von Yamaha recht eigentümliche Bezeichnungen haben und ein vergleich mit Normbezeichnungen recht schwierig ist.

Nimmt man aber die Maße ( Bohrungsdurchmesser, Außendurchmesser und Dicke ) dann kann man in Listen, die richtigen Bezeichnungen raus suchen.

Ich habe euch mal so eine Tabelle ( Liste ) zusammen gestellt.

Links seht ihr die Norm Bezeichnung ( Typ ), der deutschen - , bzw. SKF Lager!

Mit Bohrung ist der Innendurchmesser bzw. Wellendurchmesser gemeint!

Außen, der Außendurchmesser!

Breite, die Dicke des Lagers!

Bitte gleicht die Werte nochmal in der Herstellertabelle ab, bevor ihr die Lager einkauft!

Typ Bohrung Außen Breite
624 4 13 5
634 4 16 5
625 5 16 5
635 5 19 6
626 6 19 6
607 7 19 6
627 7 22 7
628/8 8 16 5
619/8 8 19 6
608 8 22 7
618/9 9 17 4
609 9 24 7
629 9 26 8

61800 10 19 5
6800 10 19 5
61900 10 22 6
6900 10 22 6
6000 10 26 8
6200 10 30 9
62200 10 30 14
6300 10 35 11
62300 10 35 17

61801 12 21 5
6801 12 21 5
61901 12 24 6
6901 12 24 6
16001 12 28 7
6001 12 28 8
16101 12 30 8
62201 12 32 14
6201 12 32 10
6301 12 37 12
62301 12 37 17

61802 15 24 5
6802 15 24 5
61902 15 28 7
6902 15 28 7
16002 15 32 8
6002 15 32 9
6202 15 35 11
6302 15 42 13

61803 17 26 5
6803 17 26 5
61903 17 30 7
6903 17 30 7
16003 17 35 8
6003 17 35 10
6203 17 40 12
6303 17 47 14
6403 17 62 17

61804 20 32 7
6804 20 32 7
61904 20 37 9
6904 20 37 9
16004 20 42 8
6004 20 42 12
6204 20 47 14
6304 20 52 15
6404 20 72 19

61805 25 37 7
6805 25 37 7
61905 25 42 9
6905 25 42 9
16005 25 47 8
6005 25 47 12
6205 25 52 15
6305 25 62 17
6405 25 80 21

61806 30 42 7
61906 30 47 9
16006 30 55 9
6006 30 55 13
6206 30 62 16
6306 30 72 19
6406 30 90 23

61807 35 47 7
61907 35 55 10
16007 35 62 9
6007 35 62 14
6207 35 72 17
6307 35 80 21
6407 35 100 25

61808 40 52 7
61908 40 62 12
16008 40 68 9
6008 40 68 15
6208 40 80 18
6308 40 90 23
6408 40 110 27

61809 45 58 7
61909 45 68 12
16009 45 75 10
6009 45 75 16
6209 45 85 19
6309 45 100 25
6409 45 120 29

61810 50 65 7
61910 50 72 12
16010 50 80 10
6010 50 80 16
6210 50 90 20
6310 50 110 27
6410 50 130 31

61811 55 72 9
61911 55 80 13
16011 55 90 11
6011 55 90 18
6211 55 100 21
6311 55 120 29
6411 55 140 33

61812 60 78 10
61912 60 85 13
16012 60 95 11
6012 60 95 18
6212 60 110 22
6312 60 130 31
6412 60 150 35

61913 65 90 13
16013 65 100 11
6013 65 100 18
6213 65 120 23
6313 65 140 33

16014 70 110 13
6014 70 110 20
6214 70 125 24
6314 70 150 35

16015 75 115 13
6015 75 115 20
6215 75 130 25
6315 75 160 37

61816 80 100 10
16016 80 125 14
6016 80 125 22
6216 80 140 26
6316 80 170 39

6017 85 130 22
6217 85 150 28
6317 85 180 41

61818 90 115 13
16018 90 140 16
6018 90 140 24
6218 90 160 30
6318 90 190 43

6219 95 170 32
6319 95 200 45

61820 100 125 13
16020 100 150 16
6020 100 150 24
6220 100 180 34
6320 100 215 47

61822 110 140 16
16022 110 170 19
6022 110 170 28
6222 110 200 38
6322 110 240 50

61824 120 150 16
16024 120 180 19
6024 120 180 28
6224 120 215 40

61826 130 165 19
6026 130 200 33
6226 130 230 40

61828 140 175 18
6028 140 210 33
6228 140 250 42

61830 150 190 20
6030 150 225 35

61832 160 200 20
6032 160 240 38

61834 170 215 22
6034 170 260 42

6036 180 280 46

61838 190 240 24

61840 200 250 24
6040 200 310 51

61844 220 270 24
6044 220 340 56

61848 240 300 28

61852 260 320 28

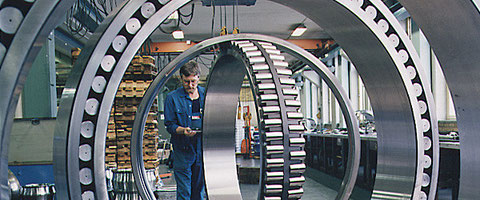

Lager gibt es in den verschiedensten Formen und Größen.

Je nach Verwendungszweck gibt es sie mit Kugeln, Nadeln oder Walzen, auch Tonnen genannt.

Je nachdem, von wo der Druck auf die Lager kommt, werden sie auch schräge angeordnet, um mehr Druck auf nehmen zu können.

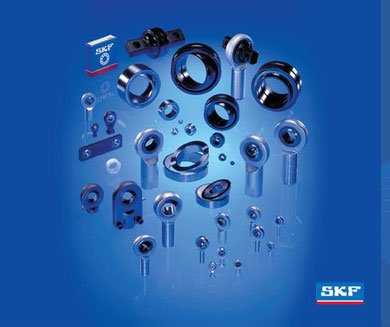

SKF bietet nicht nur, reine Kugellager an. Auch Kugelköpfe mit Links - und Rechtsgewinde gehören zum Sortiment.

Alles über Kugellager findet ihr hier!

http://de.wikipedia.org/wiki/W%C3%A4lzlager#Rillenkugellager_.28DIN.C2.A0625.29

Alle Lager mit Maßen, Belastungsangaben etc.

http://www.skf.com/skf/productcatalogue/jsp/extra/menuProductTables.jsp?link2=9_1_0&maincatalogue=1&lang=de
