Der Fall XY ungelöst

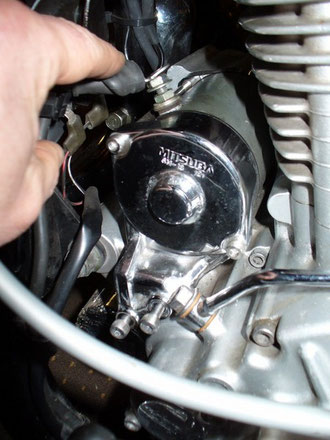

Hier seht ihr wie der Anlasser ausgebaut wird.
Zuerst das Anschlußkabel lösen und dann
die beiden Innensechs - kantschrauben entfernen.

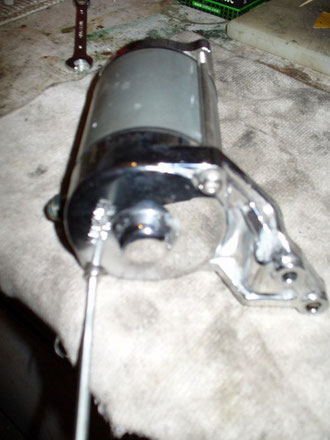

Diese beiden Schrauben halten den Anlasser zusammen,
Antriebslagerschild und Kollektorlagerschild.

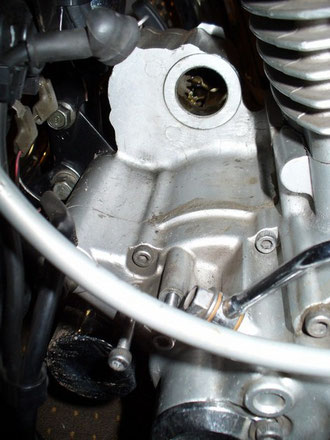

Hier ohne Anlasser, man kann gut sehen wo der
Anker mit dem Starterritzel eingeführt wird.

Der geöffnete Anlasser mit Blick
auf den Bürstenträger und
Kohlebürsten.

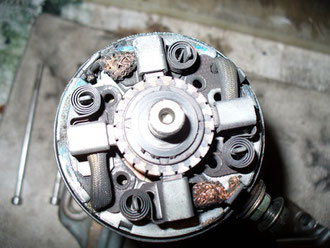

Blick auf den Anker und der Sitz des Bürstenhalters
mit Kohlebürsten.

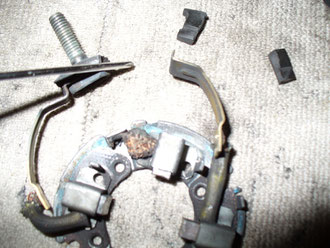

An dieser Stelle ist der Bürstenhalter gebrochen.

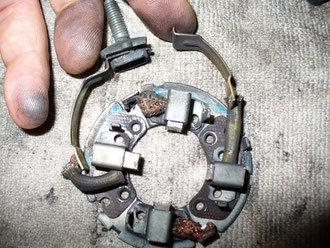

Hier noch einmal gut zusehen!
